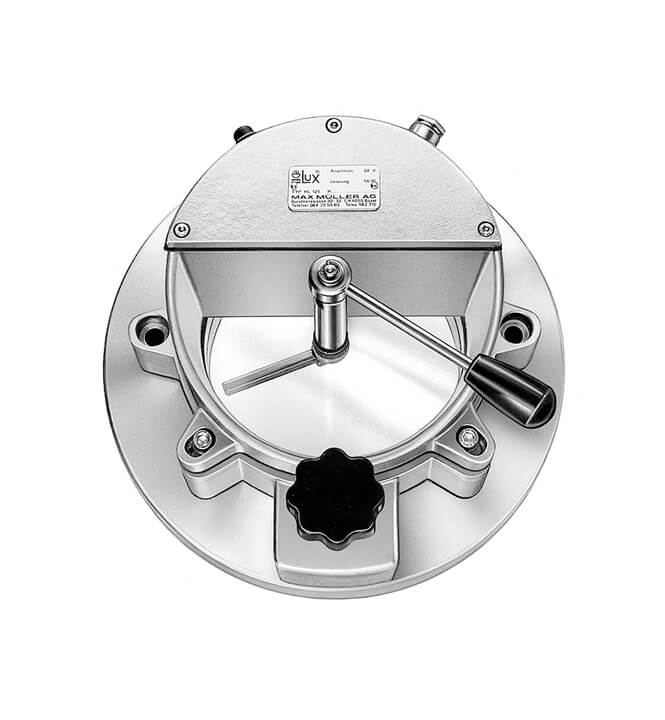

Mirillas abatibles Serie KSGB

Mirillas Abatibles SERIE KSGB

Las mirillas abatibles están indicadas para procesos químicos que necesitan una rápida adición manual de producto (p.e. polvos o líquidos) o se precisan tomas de muestras regular o esporádicamente. Las mirillas abatibles con proyectores KSGB se suministran estandarizadas para aplicación en campo no Ex.

Categoría:

MONTAJE

  • La brida se suelda directamente a, o sobre, la pared del depósito.

CONSTRUCCIONES ESPECIALES / OPCIONES

  • Ejecución para presiones superiores hasta 6 bar (únicamente KSG(B) 125).

  • Pieza abatible lacada según RAL 9001.

  • Pieza abatible niquelada o revestido de acero inoxidable.

  • Juntas de vitón, PTFE u otros materiales.

  • Proyectores de la serie CHEMLUX  ó EdelLUX para aplicación en zona Ex.

  • Proyectores de la serie KL  / KLR  para conexión 230 V para aplicación en zona no Ex.

DATOS ELÉCTRICOS

  • Conexión: Corriente alterna ó continua (AC ó DC).

  • Voltaje: 24 V (También posibilidad de 12 V para potencia de 50 W).

  • Potencia: 50 ó 100 W.

  • Bombillas: Halógenas, zócalo GY 6.35.

DIMENSIONES NOMINALES

  • KSG(B) 125: con diámetro exterior de brida de 250mm

  • KSG(B) 200: con diámetro exterior de brida de 335mm

CONDICIONES DE SERVICIO

Presión máxima del recipiente:

  • 1,0 bar para el tipo KSG(B) 125.

  • 0,5 bar para el tipo KSG(B) 200.

Temperaturas máximas admitidas:

  • 150 ºC con cristal de cal sódica según DIN 8902.

  • 200 ºC con cristal de borosilicato según DIN 7080.

MATERIAL

Mirillas de nivel rectangulares

  • Brida para soldar: RSt 37-2, 1.4571, 1.4541 ó 1.4301.

  • Pieza abatible: Fundición de aluminio anticorrosivo.

  • Las juntas: en contacto con el fluido son de silicona.

  • Sistema de cierre: Acero galvanizado y fundición de aluminio anticorrosivo

CERTIFICADOS

  • Según DIN 50049, 3.1 A ó 3.1 B AD-W2 para las bridas.

  • Según DIN 50049, 2.2 para los cristales.

  • Certificados adicionales sobre consultar
