Módulos Expansión Digitales

Los módulos de Expansión Digitales para PLCs Haiwell incorporan función de comunicaciones, soportan bus paralelo y bus serie, se expanden vía bus serie (como función remota), sin restricciones de puntos de expansión del sistema y pueden instalarse de forma distribuida.



Módulos de Expansión Digitales para PLCs Haiwell

  • 30 modelos, con 8, 16, 24, 36, 40 y 64 Entradas/Salidas Digitales.

  • Puede utilizarse como módulo de expansión para cualquier PLC Haiwell (series T, H y N).

  • Los modelos de 8 y 16 puntos de Entradas/Salidas se suministran solo para 24 VDC. Los modelos con 24 ó mas puntos se pueden suministrar para alimenación de 24 VDC o 220 VAC.

  • Los modelos con mas de 8 puntos disonen de puerto RS485, soportan uso autónomo y pueden utilizarse también como E/S remotas.

  •



ModeloEspecificaciones
24 VDC220 VACEntradas DigitalesSalidas DigitalesComunicacionesDimensiones
H08DI88 30 x 95 x 82 mm
H08DOR8 relé30 x 95 x 82 mm
H08DOP8 transistor PnP30 x 95 x 82 mm

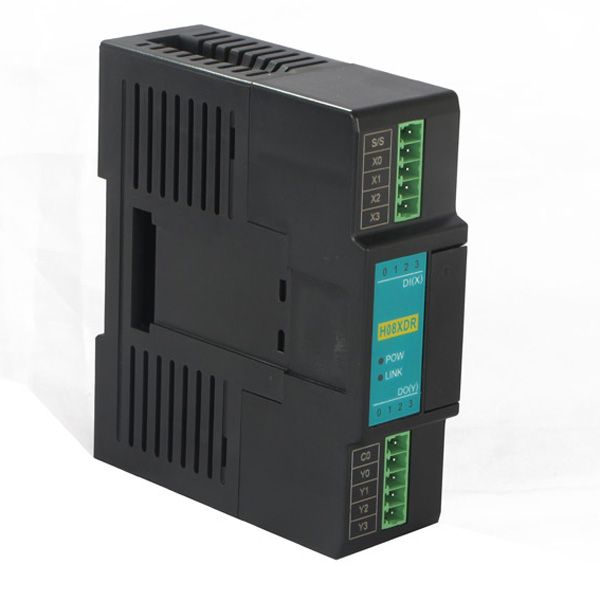

H08XDR44 relé30 x 95 x 82 mm
H08XDP44 transistor PnP30 x 95 x 82 mm

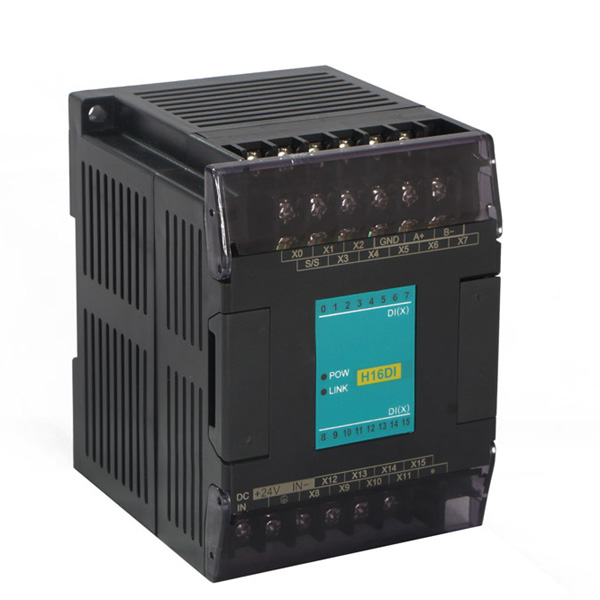

H16DI16RS485, soporta función remota70 x 95 x 82 mm
H16DOR16 reléRS485, soporta función remota70 x 95 x 82 mm
H16DOP16 transistor PnPRS485, soporta función remota70 x 95 x 82 mm
H16XDR88 reléRS485, soporta función remota
70 x 95 x 82 mm
H16XDP88 transistor PnPRS485, soporta función remota
70 x 95 x 82 mm
H24DIH24DI224RS485, soporta función remota
93 x 95 x 82 mm
H24XDRH24XDR21212 reléRS485, soporta función remota
93 x 95 x 82 mm
H24XDPH24XDP21212 transistor PnPRS485, soporta función remota
93 x 95 x 82 mm
H40DIH40DI240RS485, soporta función remota
131 x 95 x 82 mm
H36DORH36DOR236 reléRS485, soporta función remota
H36DOPH36DOP236 transistor PnPRS485, soporta función remota
H40XDRH40XDR22020 reléRS485, soporta función remota
H40XDPH40XDP22020 transistor PnPRS485, soporta función remota
H64XDRH64XDR23232 reléRS485, soporta función remota
177 x 95 x 82 mm
H64XDPH64XDP23232 transistor PnPRS485, soporta función remota



Catálogo
PLC's Haiwell (Catálogo 2017)
Manual
Manual del Usuario de las Series H y N
