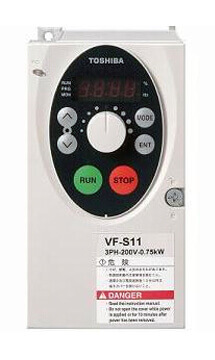

Toshiba modelo VF-S11

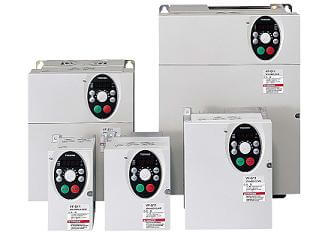

Grupo S11r

Serie VF-S11

Convertidores de frecuencia de uso general

TODO SON VENTAJAS

  • Gran par de arranque 200% a 1Hz.

  • Un convertidor de frecuencia súper compacto que ha reducido sus dimensiones.

  • Las gamas monofásica y trifásica 380V de estos variadores de velocidad incorporan filtro clase A para cumplir con las directivas de EMC.

  • La tarjeta de terminales del variador de frecuencia son intercambiables, se puede extraer para hacer más fácil el cableado.

  • Mantenimiento más fácil. La pantalla mostrará un mensaje de aviso cuando determinados componentes del variador de frecuencia hayan alcanzado su vida útil.  Ventilador extraíble fácilmente.

Categoría:

GRANDES CARACTERÍSTICAS PARA OPTIMIZAR EL RENDIMIENTO

  • Nuevo y excelente sistema de control dinámico del motor, basado en su potente algoritmo de control vectorial, que garantiza prestaciones dinámicas superiores en cualquier condición de carga en todo el régimen de rotación del motor.

  • Lógica I/O flexible y seleccionable (PNP ó NPN).

  • PID integrado.

  • Sintonización automática. (auto–tuning).

  • Detección de fallo de fase tanto en la alimentación como en el lado motor.

  • Para un mejor aprovechamiento del espacio, se pueden montar varios convertidores VFS11, uno al lado del otro, sin espacio entre ellos.

  • Interfaz serie TTL (comunicaciones).

  • Capacidad de sobrecarga 150% durante 60 segundos, 200% durante 0,5 segundos.

  • Tensión Nominal de salida regulable entre el 100% y el 120% de la tensión de alimentación.

  • Tiempos de aceleración/deceleración de 0 a 3200 segundos, conmutación entre 3 rampas de aceleración / deceleración, selección de diversas formas de rampas.

  • Frenado por inyección de DC regulable desde 0 hasta la frecuencia máxima, intensidad: 0 a 100%, tiempo: 0 a 20 segundos.

  • 65 funciones diferentes programables en 8 terminales digitales de entrada.

  • 8 funciones diferentes programables en 3 terminales de salida digitales, 1 relé de cierre, 1 relé de colector.

  • LED de 4 dígitos para indicación de frecuencia de salida, parámetros, alarmas, avisos, estado y datos de funcionamiento, LED de indicación de carga,

  • Montaje interior, max, 1000m sobre el nivel del mar, atmósfera no corrosiva, sin luz solar directa, vibraciones de hasta 0,6G.

  • -10 a +40 °C (50°C sin cubierta superior) / humedad máxima 93%, sin condensación ni vapor.

Modelo2004PL
2007PL2015PL2022PL2037PM2055PM2075PM2110PM2150PM4004PL4007PL4015PL4022PL-W14037PL4055PL4075PL4110PL4150PL
Potencia (kW)0,40,71,52,245,57,511150,40,71,52,245,57,51115
Capacidad (kVA)1,31,83,04,24,24,24,24,24,21,11,83,14,27,210,913,021,125,1
Intensidad salida (A)3,34,88,01111111111111,52,34,15,59,514,317,027,733,0
Dimensiones130 x 72 x 130 mm130 x 72 x 140 mm130 x 105 x 150 mm170 x 140 x 150 mm170 x 140 x 150 mm220 x 180 x 170 mm220 x 180 x 170 mm310 x 245 x 190 mm310 x 245 x 190 mm150 x 130 x 150 mm150 x 130 x 150 mm150 x 130 x 150 mm170 x 140 x 150 mm170 x 140 x 150 mm220 x 180 x 170 mm220 x 180 x 170 mm310 x 241 x 190 mm310 x 241 x 190 mm
Peso Neto (Kg)1,31,31,82,82,56,26,39,89,91,81,81,82,72,96,36,39,89,8
Peso Bruto (Kg)1,71,71,83,13,16,56,511111,91,91,93,13,16,76,71212
ProtecciónIP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20IP20
RefrigeraciónSin ventiladorVentiladorVentiladorVentiladorVentiladorVentiladorVentiladorVentiladorVentiladorSin ventiladorVentiladorVentiladorVentiladorVentiladorVentiladorVentiladorVentiladorVentilador
