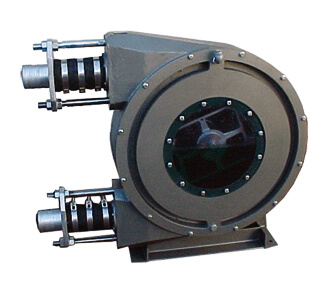

Bomba peristáltica serie GP

Serie GP

Las bombas peristálticas de la serie GP son ideales para la impulsión de grandes caudales (hasta 33.000 l/h) a medias/altas presiones (ma. 14 bar).

FUNCIONAMIENTO

Dos rodillos opuestos, en rotación, comprimen alternativamente un tubo. El retorno del tubo a la posición de reposo crea un vacio que provoca la aspiración del producto, el cual va avanzando, empujando por el rodillo siguiente (Ver imagen).

El tubo, es el único elemento de contacto con el líquido, por tanto, las partes mecánicas, o en movimiento, están totalmente aisladas del producto. TRASVASE, MEDICIÓN o DOSIFICACIÓN a través de un tubo.

VENTAJAS

  • Volumétrica: excelente bomba dosificadora.

  • Autocebante: no precisa válvula de pie.

  • Sin válvulas ni sellado del eje: puede trasegar líquidos sucios y con sólidos, sin obturaciones ni desgastes.

  • No emulsiona: ni crea turbulencias.

  • Trabaja en seco: sin ningún riesgo ni desgaste del tubo.

  • Reversible: con solo invertir el sentido de giro del motor.

  • Bomba de Vacio: puede efectuar el vacío en presencia de productos agresivos.

  • Bajo mantenimiento: por la duración de los tubos y su facilidad de sustitución.

CONSTRUCCIÓN

  • Cuerpo / Carter: Aleación aluminio.

  • Cuerpo / Base: Placa de acero soldada.

  • Rueda amortiguada: Hierro fundido.

  • Rodillo de presión: Acero.

  • Conexiones: Hierro fundido.

  • Partes varias: Acero.

  • Tratamiento: Pintado / Niquelado.

TUBOS

Los tubos se pueden suminstrar en distintos materiales.  Elija el más apropiado para trasegar su producto:
Hypalon F-M, NRF-M, NBRF-M, EPDM F-M, NRF-K, NBRF-K.
Las bombas modelo GP5 disponen también de tubos con trenzado metálico interior: NRS-K y NBRS-K.

APLICACIONES

  • Alimentación: Grasas, helados, melazas, miel, heces de vino, yogurt, sangre animal, queso fundido, etc.

  • Tratamiento de aguas: Barros, aguas residuales, lechadas, sosa caústica, excrementos, barros fundidos, etc.

  • Química: Colorantes, látex, impermeabilizantes, betún, colas, barnices, etc.

  • Cerámica y construcción: lechadas de cemento, hormigón, grafito, yeso, cuarzo, arcilla semilíquida, pasta de sílice, etc.

  • Otras aplicaciones: Barros de carbón, antracita, jabones, champús, detergentes, cremas, perfumes, etc.

ModeloCaudal l./h.R.P.M.CVPresión BarPeso (Kg)Medidas tubo (diam. int. x diam. ext. x Longitud cm)
GP1495260,75144,225x45x850 cm
700370,75104,225x45x850 cm
1100582144,225x45x850 cm
1560822114,225x45x850 cm
201510628725x45x850 cm
228012026725x45x850 cm
GP2187034212735x60x1140 cm
286052310735x60x1140 cm
37406838935x60x1140 cm
47308636935x60x1140 cm
550010035935x60x1140 cm
GP3307525310945x75x1590 cm
45503748445x75x1590 cm
6150505,5745x75x1590 cm
7870645,565,545x75x1590 cm
9225755,555,545x75x1590 cm
GP46720285,5105,555x90x1850 cm
8880377,5955x90x1850 cm
11520487,587,555x90x1850 cm
16560691081055x90x1850 cm
GP513620241081075x120x2400 cm
18725331061075x120x2400 cm
24970441561075x120x2400 cm
32915581551075x120x2400 cm



Todos los modelos
