Mirillas de nivel RSG, LSG

MONTAJE

• La brida inferior se suelda a la o sobre la pared del depósito.

CONSTRUCCIONES ESPECIALES / OPCIONES

• Cuerpo inferior con radio para mejor adaptación al depósito.

• Posible modificación de las medidas según cantidades.

• Cuerpo inferior con taladros para conexiones traseras.

• Ejecución con doble cristal.

• Mirillas redondeadas: Cuerpo inferior con taladrados con agujeros de paso. Cuerpo inferior con taladros ciegos.

RECOMENDACIÓN IMPORTANTE
Antes de utilizar las mirillas deben ser comprobados los refuerzos con la correspondiente pared del depósito según la hoja técnica AD B9.  Llegado el caso se deberán reforzar las paredes del depósito.

DIMENSIONES NOMINALES

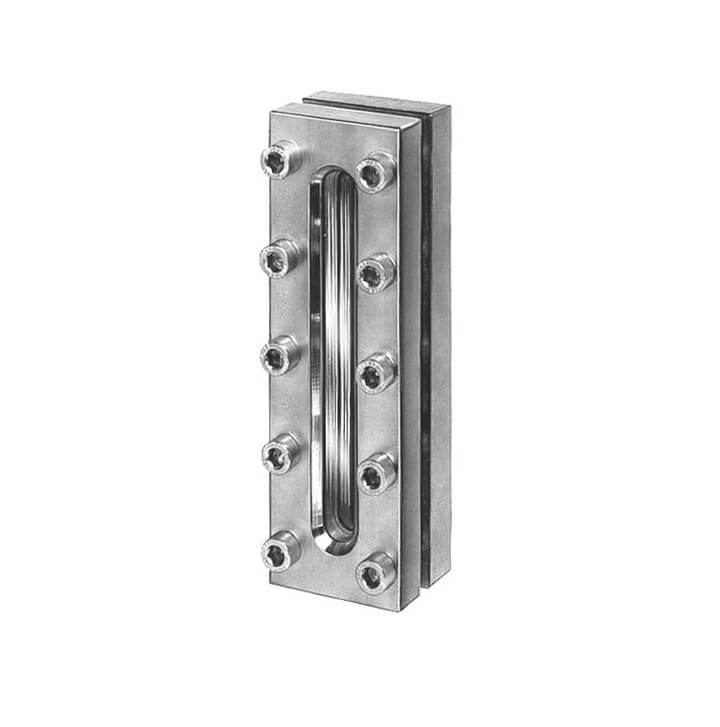

• Mirillas de nivel rectangulares: Longitud de 170 x 70 mm hasta 1000 x 70 mm, con orificio de visión de 120 x 18 hasta 4 x 204 x 18 mm.

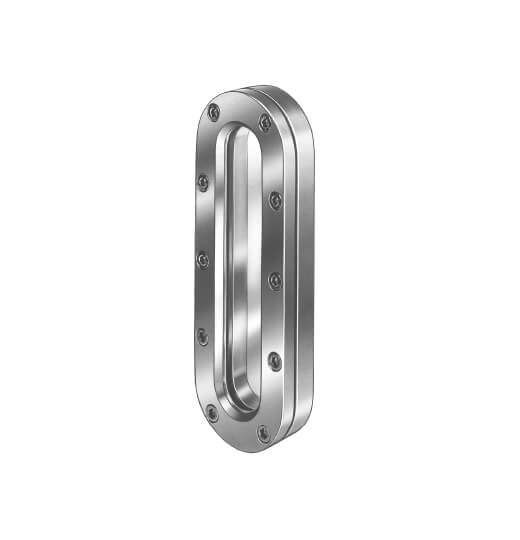

• Mirillas de nivel redondeadas: Las longitudes dependen de la presión nominal.  Orificio de visión de 121 x 15 hasta 725 x 50 mm.

CONDICIONES DE SERVICIO

Mirillas de nivel rectangulares

• Presión nominal: PN 6 Vacío.

• Temperatura máxima admitidas: 100 ºC con cristal de cal sódica según DIN 8903 y 243 ºC con cristal de borosilicato según DIN 7081

Mirillas de nivel rectangulares

• Presión nominal: PN 6 Vacío.

• Temperatura máxima admitidas: 100 ºC con cristal de cal sódica según DIN 8903 y 243 ºC con cristal de borosilicato según DIN 7081

MATERIAL

Mirillas de nivel rectangulares

• Cuerpos: en acero inoxidable 1.4571, 1.4541, 1.4404 / RSt 37-2, H II, Hastelloy

• Juntas: en KLINGERsil C4400, neopreno, PTFE, vitón.

Mirillas de nivel redondas

• Cuerpos: a soldar en 1.4571, 1.4541, 1.4404 / RSt 37-2, H II, Hastelloy.

• Tapa superior: en 1.4301, RSt 37-2, H II, Hastelloy.

• Cristales: Cal sódica según DIN 8903 o borosilicato según DIN 7081.

• Transparentes (Serie LSG (R, RR)).

• Reflex (Serie RSG (R, RR)).

• Juntas: en KLINGERsil C4400, neopreno, PTFE, vitón.

CERTIFICADOS

• Según DIN 50049, 3.1 A ó 3.1 B AD-W2 para las bridas.

• Según DIN 50049, 2.2 para los cristales.

• Certificados adicionales sobre consultar
