Módulos Expansión Analógicos

Los módulos de Expansión Analógicos incorporan función de comunicaciones, soportan bus paralelo y bus serie, se expanden vía bus serie (como función remota), sin restricciones de puntos de expansión del sistema y pueden instalarse de forma distribuida.



Módulos de Expansión Analógicos para PLCs Haiwell

  • 22 modelos, con 4, 8, y 32 puntos de Entradas/Salidas .

  • Incluyen E/S analógicas, de resistencias térmicas, de termopares, modulos para sensor DS18B20 (series T, H y N).

  • Pueden utilizarse como módulos de expansión de las series T, H y N.

  • Se alimentan con fuente interna de 24 VDC o externa de 220 VAC .

  • Las entradas/Salidas analógicas soportan 6 tipos de señales: 4-20 mA, 1-5 V, 0-20 mA, 0-5 ,, 0-10V, -10-+10 V.

  • Tipos de resistencias térmicas: PT100, PT10000, Cu50, Cu100.

  • Tipos de termopares: S, K, T, E, J, B, N, R, Wire3/25, Wire5/26. 0-10 mV, 0-50mV, 0-100mV.

ModeloEspecificaciones
24 VDC220 VACEntradas AnalógicasPrecisión ConversiónComunicacionesDimensiones
H04DT4 Canales DS18B20 Temperatura9-12 bits30 x 95 x 82 mm

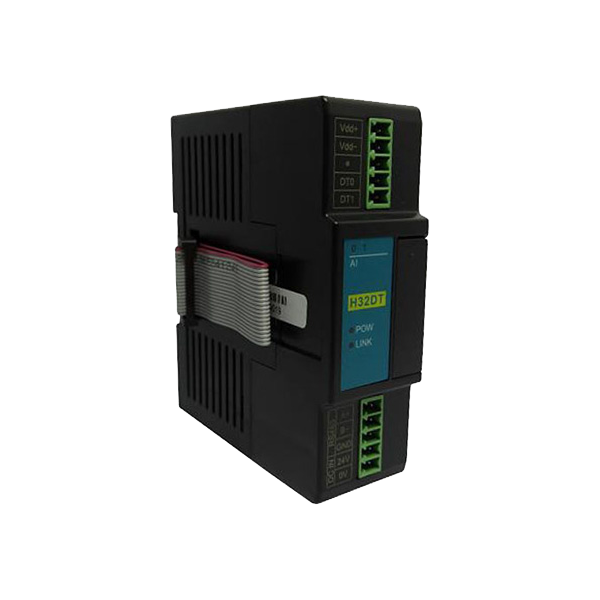

H32DT32 Canales DS18B20 Temperatura9-12 bits
RS485, soporta función remota

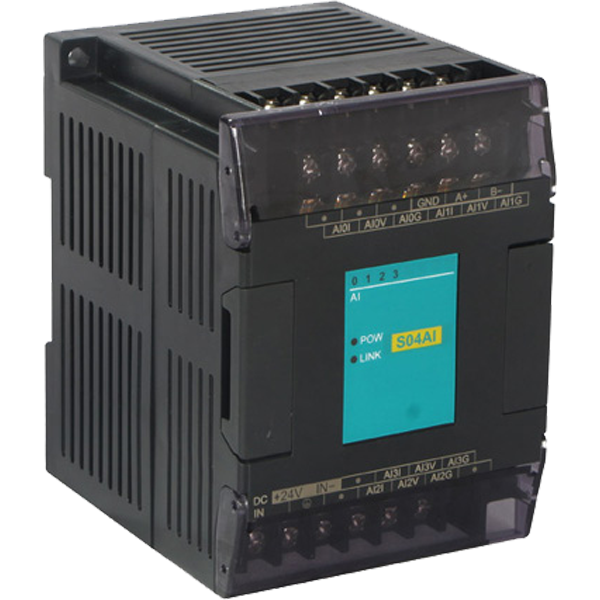

S04AIS04AI2412 bits70 x 95 x 82 mm
S04AOS04AO2412 bits
S04XAS04XA22212 bits
H04RCH04RC24 resistencias térmicas16 bits
H04TCH04TC24 termopares16 bits
H08TCH08TC28 termopares12 bits
S08AIS08AI28
12 bits93 x 95 x 82 mm
S08AOS08AO2812 bits

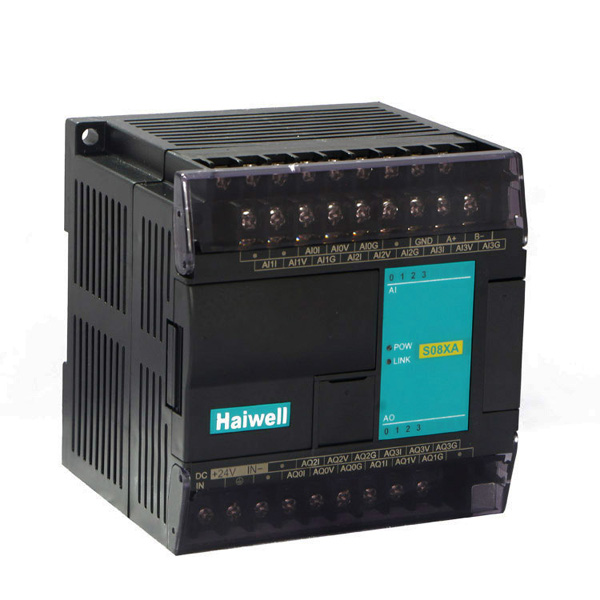

S08XAS08XA24412 bits
H08RCH08RC28 resistencias térmicas16 bits



Catálogo
PLC's Haiwell (Catálogo 2017)
Manual
Manual usuario modulos expansion analogicos
