Serie FIBROLUX

APLICACIÓN

Para ámbitos clasificados Ex.  A veces no se dispone del suficiente espacio para colocar un proyector “clásico”, en una mirilla y al mismo tiempo se pretender iluminar y ver el interior.  También es útil si desea iluminar un área específica dentro del depósito para controlar una reacción química ó durante trabajos de mantenimiento.

FIJACIONES

• Emisor de luz: con soportes basculantes “X1” y “X2”, escuadra “W” ó adaptación cliente con taladros M6 previstos sobre el cuerpo de la fuente de luz.

• Tubo de luz: con soportes universales “W2” y “W3” (versión spot) para usar en mirillas según DIN 28120 y 28121 desde DN 25 ó para mirillas especiales no normalizadas.

CONSTRUCCIONES ESPECIALES / OPCIONES

• Lacado con pintura a base de acrílico de dos componentes.

• Temporizador incorporado, comandado sobre el emisor de luz ó por un mando a distancia.

• Temporizadores externos.

• Cable de conexión.

• Pulsador instantáneo.

• Adaptador “spot”, para montar en el extremo del tubo del haz de luz, produciendo un haz de luz concentrado.

• Longitud del tubo de luz de fibra óptica de 0,5 m / 2 m / 3 m / 4 m / 5 m.

• Válido para trabajar en zonas no clasificadas.

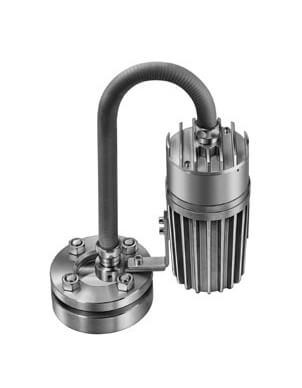

TUBO DE LUZ DE FIBRA ÓPTICA

• Conectado directamente al emisor de luz.

• Haz perfectamente ajustado para conseguir el máximo de transmisión de luz.

• Medida estándar: 1 m.

• Radio mínimo de curvatura: 100 mm ± 10 %.

• Salida: Haz de luz de gran ángulo “flood” ó concentrado “spot“.

• Extremos del tubo de luz: Planos y pulidos.

DATOS ELÉCTRICOS

• Conexión: Corriente alterna ó continua (Con transformador solo para corriente alterna).

• Voltaje: Sin transformador para 12 y 24 V. Con transformador integrado desde 24 a 240 V.

• Potencia: 50W efectivos.

PROTECCIÓN

• IP 65, estancos al polvo y antichorro de agua.

MATERIAL

• Soportes y cuerpo del emisor de luz en aluminio fundido anticorrosivo.

• El haz de fibra óptica está protegido par un tubo flexible galvanizado y este tubo va revestido de un tubo de silicona resistente a productos químicos y temperatura.

• Los extremos del tubo de fibra óptica son de acero inoxidable, planos y pulidos.

CLASIFICACION Ex

• Ex II 2 G (zonas 1 y 2) y D (zonas 21 y 22).

• EEx de IIC T4 (T3 con corriente de 12 ó 24 VDC).

Todos los datos mencionados dependen de las series y el tipos.
