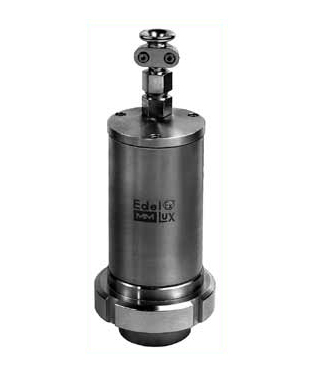

Series EDELEX

APLICACIÓN

• Sobre mirillas según DIN 28120 / 28121, mirillas roscadas similar a DIN 11851 e mirillas de circulación de paso a partir de DN 25

• Sobre indicadores de nivel con extremos rectangulares o redondeadas.

FIJACIONES

• Con soporte bisagra “Sch” sobre mirillas según DIN 28120 / DIN 28121 para el montaje tradicional de 2 bridas ó para el montaje “visión e iluminación a través de una sola mirilla”.

• Con fijación tipo collarín “R” para colocar sobre mirillas roscadas similar a DIN 11851.

EJECUCIONES

• Acero inoxidable para el cuerpo, fijaciones y entrada de cableado.

CONSTRUCCIONES ESPECIALES / OPCIONES

• Acometida del cable lateral, en vez del estándar (recto).

• Cristales opacos antireflectores.

• Temporizadores externos.

• Cable de conexión.

DATOS ELÉCTRICOS

• Conexión: Corriente alterna ó continua (Con transformador solo para corriente alterna).

• Voltaje: Sin transformador para 12 y 24 V. Con transformador desde 36 a 240 V.

• Potencia: Hasta 20 W, clase de temperatura T6. Hasta 50 W, clase de temperatura T4

PROTECCIÓN

• IP 65, estancos al polvo y antichorro de agua.

MATERIAL

• Cuerpo entero de Acero INOX.

• Función de reflectores de aleación de aluminio altamente pulido o diodos LED.

CLASIFICACION Ex

• Ex II 2 G (zonas 1 y 2) y D (zonas 21 y 22).

• EEx de IIC T4 – T6.

Todos los datos mencionados dependen de las series y el tipos.
