Convertidor de frecuencia Toshiba VF-AS3

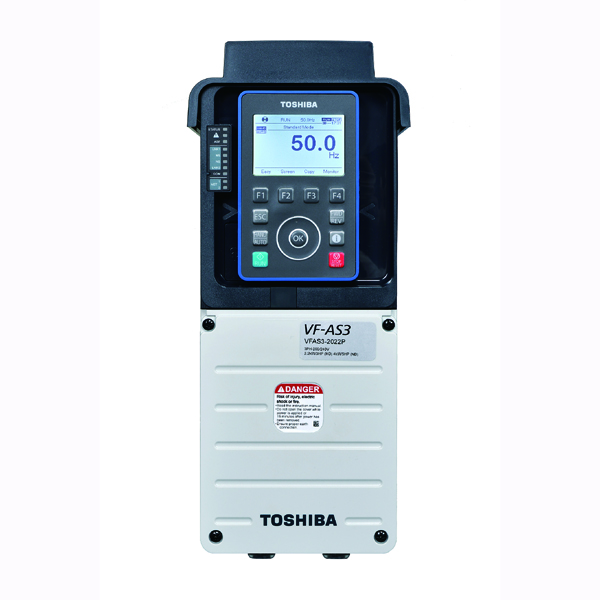

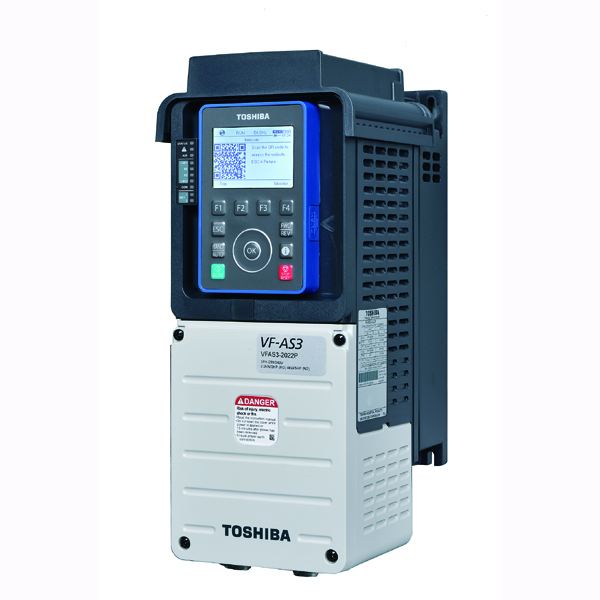

Grupo convertidores Toshiba VF-AS3Convertidor Toshiba VFAS3-4370Convertidor Toshiba VFAS3-2022

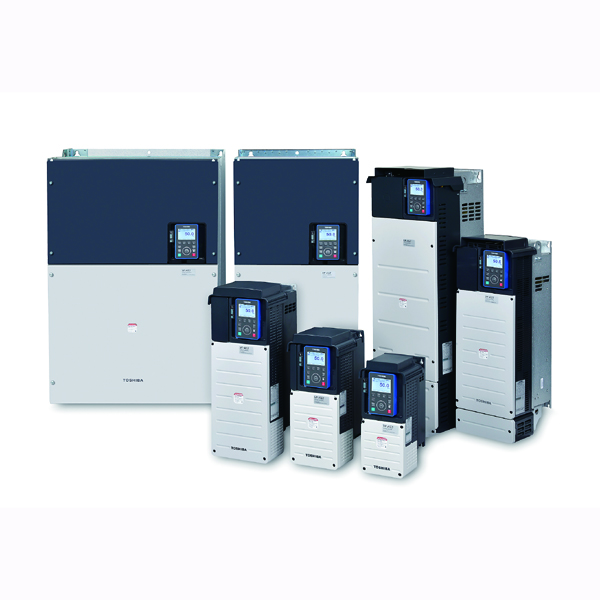

Serie VF-AS3

Apto para el Internet de las cosas (IoT) / Industria 4.0

El TOSHIBA VF-AS3 ofrece comunicación de red en tiempo real/alta velocidad vía protocolo Ethernet incorporado, sin necesidad de dispositivos opcionales, apta para satisfacer los requisitos de la automatización moderna en el Internet de las cosas (IoT) y la Industria 4.0.
Asimismo, el VF-AS3 le ayudará en todas sus aplicaciones gracias a la soberbia tecnología de control de motores y al diseño de hardware TOSHIBA.

Generales

  • Puerto Ethernet doble incorporado.

  • Monitorización de sensores remotos.

  • Servidor web.

  • Código QR ® (Para información avanzada en caso de fallo).

  • Guía de vídeo.

  • Función de reloj en tiempo real-calendario/fecha.

Funciones para Aplicaciones específicas

  • Rango dual de control de motor.

  • Fácil de configurar con la función Auto-tuning.

  • Ideal para Motores de imán permanente

  • Control de Posicionamiento incorporado.

  • Flexibilidad excelente gracias a My Function (función lógica).

  • Control de  bombas (hasta 10 bombas).

  • Ahorro de espacio y costes gracias a 4 controladores PID incorporados.

  • Mayor resistencia a entornos agresivos.

Todo en uno
El VF-AS3 permite ejecutar varias funciones sin necesidad de complementos externos.

  • Función de seguridad incorporada (Función STO).

  • Reducción de armónicos (Reactancia CC incorporada).

  • Reducción del ruido de alta frecuencia (Filtro CEM).

  • Panel de mando extraíble.

  • Amplia Pantalla LCD con varios idiomas.

  • Regleta de terminales de control extraíble.


  • Variedad de Opciones
    Si se requieren otras opciones adicionales, se pueden añadir con facilidad opciones de tipo cassette, más regletas de terminales, retroalimentación por sensores y funciones de seguridad.

    • Comunicaciones: PROFINET ®, PROFIBUS-DP ®, DeviceNet™  EtherCAT ®, CANopen ®.

    • E/S digitales y analógicas

    • Retroalimentación por sensor: Decodificador digital: Receptor de línea RS422. Resolver.



    Especificaciones Técnicas Carga normal 0,75 a 45 kW

    ModeloVFAS·4004PCVFAS3-4007PCVFAS3-4015PCVFAS3-4022PCVFAS3-4037PCVFAS3-4055PCVFAS3-4075PCVFAS3-4110PCVFAS3-4150PCVFAS3-4185PCVFAS3-4220PCVFAS3-4300PCVFAS3-4370PC
    Motor aplicable (kW)0,751,52,24,05.57,5111518,522303745
    Motor aplicable (CV)1235,57,51015202530405060
    Intensidad salida (A)2,24,05,69,312,716,523,531,739,246,361,574,588
    Capacidad salida (kVA)1,73,04,37,19,712,617,924.229,935,346,956,867,1
    Potencia eléctrica requerida (kVA)1,22,43,46,18,310,915,621,326,431,442,052,463,2
    Dimensiones (mm)
    WxHxD
    130 x 326 x 202130 x 326 x 202130 x 326 x 202130 x 326 x 202130 x 326 x 202155 x 391,5 x 231155 x 391,5 x 231195 x 534,5 x 232195 x 534,5 x 232195 x 534,5 x 232210 x 660 x 268210 x 660 x 268210 x 660 x 268
    Peso Neto (Kg)4,55,54,54,64,7,777,713,614,214,32828,228,7



    Especificaciones Técnicas Comunes Carga normal 0,75 a 45 kW

    Especificaciones comúnesVFAS3-4004PC a VFAS3-4370PC
    Tensión de salidaTrifásica 380 V a 480 v (la tensión de salida máxima es igual a la tensión de alimentación
    Intensidad nominal de sobrecarga120% durante 1 minuto, 135% durante 2 segundos
    Circuito de frenado dinámicoIncorporado
    Resistencia de frenado dinámicoExterna y opcional
    Frecuencia - TensiónTrifásica de 380V a 480 V - 50/60 Hz
    Fluctuación permitidaTensión de 323 V a 480 V, frecuencia +/- 5%
    Protección (IEC60529)IP20
    RefrigeraciónForzada
    ColorRAL7016 / RAL7035
    Filtro CEM IEC 61800-3 incorporadoC2-50m (frecuencia portadora: 4,0 kHZ), C3-150m (4,0 kHZ)
    Filtro CEM IEC 61800-3 externoC2-50m (frecuencia portadora: 4,0 kHZ), C3-300m (4,0 kHZ)
    Reactancia DCIncorporada
    Kit tipo 1 ULIncorporado
    Armónico THDi 48% (IEC 61000-3-12)Consulte en el manual de instrucciones el nivel de intensidad



    Especificaciones Técnicas Carga normal 55 a 315 kW

    ModeloVFAS·4450PCVFAS3-4550PCVFAS3-4750PCVFAS3-4900PCVFAS3-4110KPCVFAS3-4132KPCVFAS3-4160KPCVFAS3-4200KPCVFAS3-4220KPCVFAS3-4280KPC
    Motor aplicable (kW)557590110132160220250280315
    Motor aplicable (CV)75100125150200250350400450500
    Intensidad salida (A)106145173211250301427481550616
    Capacidad salida (kVA)80,8111132161191230325367419469
    Potencia eléctrica requerida (kVA)77103125155181214296335379422
    Dimensiones (mm)
    WxHxD
    265 x 908 x 313265 x 908 x 313265 x 908 x 313300 x 850 x 383300 x 850 x 383300 x 850 x 383430 x 1190 x 377585 x 1190 x 377585 x 1190 x 377585 x 1190 x 377
    Peso Neto (Kg)57,55959,5828282166194204204



    Especificaciones Técnicas Comunes Carga normal 55 a 315 kW

    Especificaciones comúnesVFAS3-4450PC a VFAS3-4750KPCVFAS3-4900PC a VFAS3-4132KPCVFAS3-4160KPC a VFAS3-4280KPC
    Tensión de salidaTrifásica 380 V a 480 v (la tensión de salida máxima es igual a la tensión de alimentaciónTrifásica 380 V a 480 v (la tensión de salida máxima es igual a la tensión de alimentaciónTrifásica 380 V a 480 v (la tensión de salida máxima es igual a la tensión de alimentación
    Intensidad nominal de sobrecarga120% durante 1 minuto, 135% durante 2 segundos120% durante 1 minuto, 135% durante 2 segundos120% durante 1 minuto, 135% durante 2 segundos
    Circuito de frenado dinámicoIncorporado OpcionalOpcional salvo VFAS3-4160KPC,
    Resistencia de frenado dinámicoExterna y opcionalExterna y opcionalExterna y opcional
    Frecuencia - TensiónTrifásica de 380V a 480 V - 50/60 HzTrifásica de 380V a 480 V - 50/60 HzTrifásica de 380V a 450 V - 50 Hz, Trifásica de 380V a 480 V - 60 Hz
    Fluctuación permitidaTensión de 323 V a 480 V, frecuencia +/- 5%Tensión de 323 V a 528 V, a 60 Hz; Frecuencia +/-5%Tensión de 323 V a 480 V, a 50 Hz, Tensión de 323 V a 528 V, a 60 Hz; Frecuencia +/-5%
    Protección (IEC60529)IP20
    IP00IP00
    RefrigeraciónForzadaForzadaForzada
    ColorRAL7016 / RAL7035RAL7016 / RAL7035RAL7016 / RAL7035
    Filtro CEM IEC 61800-3 incorporadoC3-150m (frecuencia portadora: 2,5 kHZ)C3-150m (frecuencia portadora: 2,5 kHZ)C3-50m (frecuencia portadora: 2,5 kHZ)
    Filtro CEM IEC 61800-3 externoC3-150m (frecuencia portadora: 2,5 kHZ)C3-150m (frecuencia portadora: 2,5 kHZ)C2-100m (frecuencia portadora: 2,5 kHZ)
    Reactancia DCIncorporadaIncorporadaMódulo adjunto
    Kit tipo 1 ULIncorporadoOpcional-
    Armónico THDi 48% (IEC 61000-3-12)Consulte en el manual de instrucciones el nivel de intensidadConsulte en el manual de instrucciones el nivel de intensidadConsulte en el manual de instrucciones el nivel de intensidad
    Catálogo
    Catálogo VF-AS3
    Guía rápida
    VFAS3 Guía rápida
    Manual de Instrucciones
    VFAS3 - Manual de Instrucciones
    Control de Bombas
    VF-AS3 Control PI para grupos de presión v2.0
