Mirillas de circulación

MONTAJE

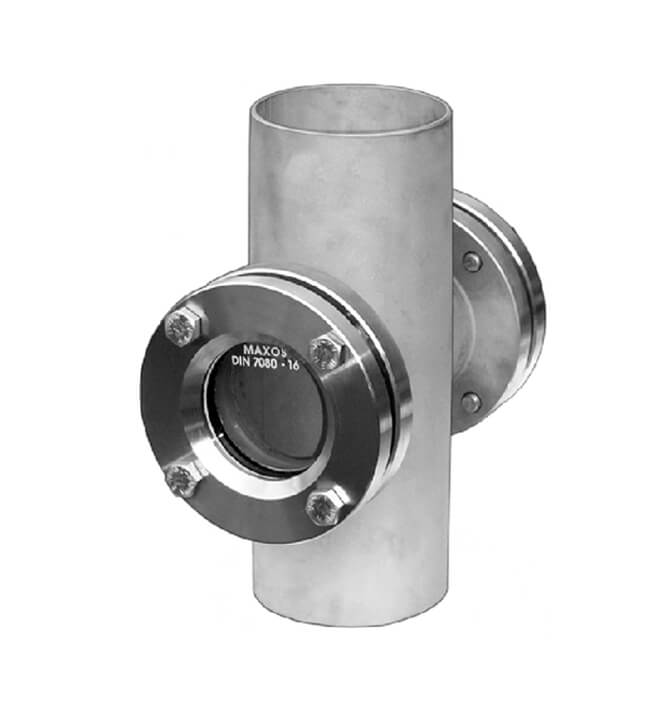

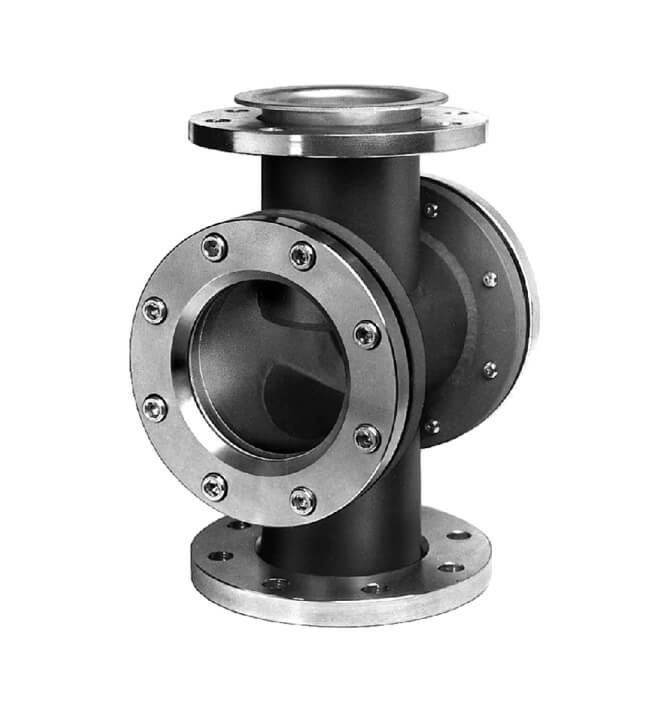

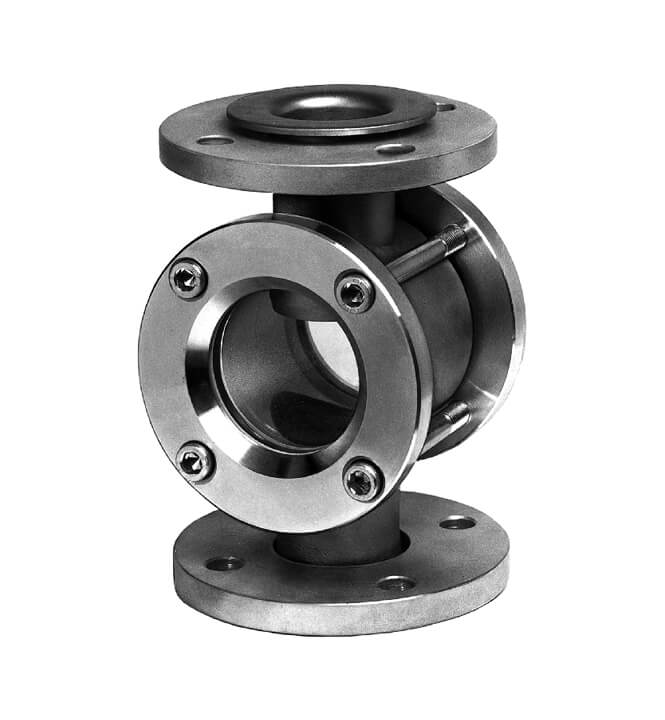

• Diversas alternativas de construcción para soldar (series S-VA, S-ST) ó para roscar con bridas terminales (serie FF-VA / FB-VA / F-ST / FDE).

CONSTRUCCIONES ESPECIALES / OPCIONES

• Presiones nominales superiores hasta 40 bar para algunos modelos.

• Recubrimiento con PTFE / PFA para aplicación con productos corrosivos.

• Sin goterón.

• Sin posibilidad de acumulación de posos, para su instalación en posición horizontal ó vertical.

• En versión de seguridad con doble cristal.

• Posibilidad de calorifugado con envolvente.

• Provisto de medidor de caudal.

DIMENSIONES NOMINALES

• De DN 10 ó 1/2 pulgada hasta DN 200 ó 8 pulgadas.

CONDICIONES DE SERVICIO

• Presión nominal: PN6 (serie FF-VA / FB-VA / S-VA / S-ST) ó PN16 (serie FDE).

• Temperatura máxima admitidas: 150ºC con cristal de cal sódica según DIN 8902 y 280ºC con cristal de borosilicato según DIN 7080.

MATERIAL

Mirillas de nivel rectangulares

• Cuerpos: Acero inoxidable 1.4435 (AISI 316 L) ó 1.4571 (AISI 316 Ti), RSt 37-2, acero fundido, fundición de acero inoxidable (1.4408), Hastelloy C4 ó C22. Para otros materiales, consultar.

• Juntas: en KLINGERsil C4400, neopreno, PTFE, vitón.

• Cristales: Cal sódica según DIN 8902 ó borosilicato según DIN 7080.

CERTIFICADOS

• Según DIN 50049, 3.1 A ó 3.1 B AD-W2 para las bridas.

• Según DIN 50049, 2.2 para los cristales.

• Certificados adicionales sobre consultar.
