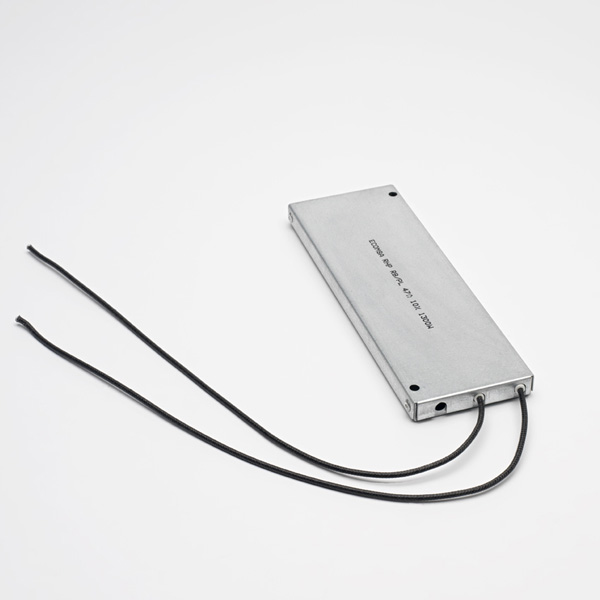

Resistencia RB

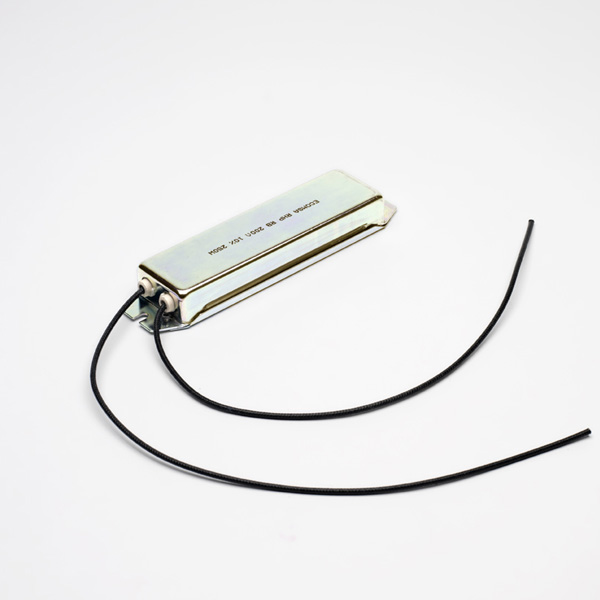

Resistencia PR

Resistencias de Frenado

Algunas aplicaciones con convertidores de frecuencia requieren un frenado del motor lo suficientemente importante como para provocar un retorno de corriente hacia aquellos que no pueden absorber por si solos.  Para evitar una caída por fallo se deben instalar en estos casos unas resistencias de frenado que conectadas al convertidor disipen la energía sobrante.

LAS RESISTENCIAS DE FRENADO PARA VARIADOR SE ADAPTAN:

  • Alta potencia.

  • A las restricciones de dimensiones.

  • A las bajas tensiones y medianas tensiones.

  • A los ciclos de frenado adaptados al uso real de la aplicación.

  • A las peticiones personalizadas (por ejemplo: añadido de accesorios, pintura, ventilación forzada.

Serie RB-KL

ModeloPBR2004EPBR2007EPBR2015EPBR2022EPBR2037EPBR2055EPBR4007EPBR4015EPBR4022EPBR4037EPBR4055E
Potencia (W)250250250250250250250250250250250
Potencia de convertidor aplicable (kW)0,40,71,52,23,75,50,71,52,245,5
Valor Óhmico (Ohm)2002007575402020020020016080
Tensión de convertidor (VAC)220220220220220220380380380380380



Serie RB-PL

ModeloPBR2004TNTPBR2007TNTPBR2015TNTPBR2022TNTPBR2037TNTPBR2055TNTPBR2075TNTPBR2110TNTPBR4007TNTPBR4015TNTPBR4022TNTPBR4037TNTPBR4055TNT
Potencia (W)600600600600600600600600600600600600600
Potencia de convertidor aplicable (kW)0,40,71,52,23,75,57,5110,71,52,245,5
Valor Óhmico (Ohm)20020075754020151020020020016080
Tensión de convertidor (VAC)220220220220220220220220380380380380380



Serie PR

ModeloPBR2150EPBR4075EPBR4110EPBR4150EPBR4185EPBR4220EPBR4300EPBR4370EPBR4450EPBR4550E
Potencia (W)10006006001000150015001500150015001500
Potencia de convertidor aplicable (kW)117,5111518,52230374555
Valor Óhmico (Ohm)7,5604030301510777
Tensión de convertidor (VAC)220380380380380380380380380380



Dimensiones Serie PR

CapacidadABCH
600W4054205598
1000W41243070116
1500W49051280135

Mira la imagen de la galería con el plano y las relaciones (A, B, C, H).

NO DISPONIBLES
