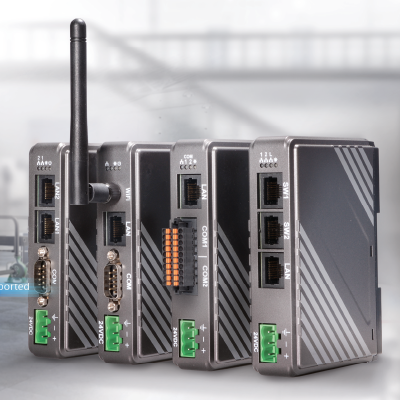

Serie cMT-G

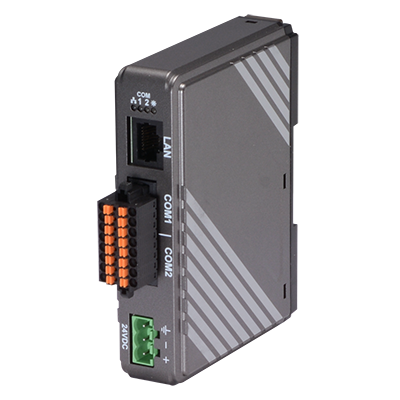

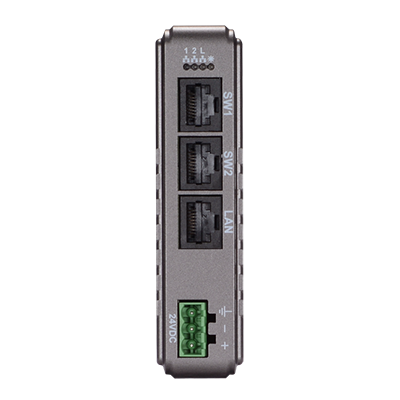

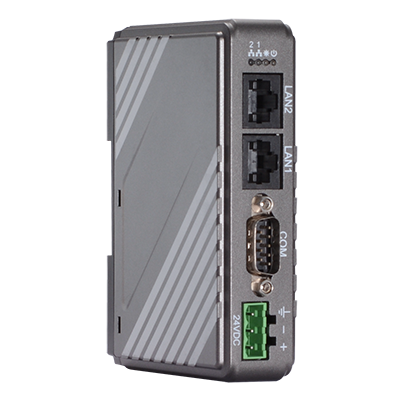

cMT-G03 LateralcMT-G02 LateralcMT-G04 FrontalcMT-G01 Lateral

Serie cMT-G (Pasarelas)

SERVIDOR DE LA ARQUITECTURA HMI/Cliente

Pasarela de comunicación inteligente con excelente capacidad de procesamiento de datos que puede integrar datos de diferentes PLC y convertir protocolos a OPC UA / MQTT / ModBus TCP / IP.


  1. OPC UA incorporado, oficialmente certificado por la Fundación OPC. OPC UA es un protocolo de comunicación de máquina a máquina para la automatización industrial.


  2. MQTT incorporado, es un protocolo de transporte de mensajes suscriptor / editor diseñado para ser ligero, abierto y simple.


  3. MODBUS(TCP/IP) es un protocolo de comunicación comúnmente disponible que permite la comunicación a alta velocidad entre dispositivos.


Categoría:

SOLUCIONES DE LA SERIE CMT-G

  • La serie cMT G con soporte incorporado para más de 300 marcas principales de PLC y controladores puede integrar datos en tiempo real de diferentes dispositivos y protocolos de conversión a OPC UA / MQTT / Modbus TCP / IP, integrando perfectamente los datos a IIoT.


  • Soporta sincronización de registro de datos y registro de eventos a servidores de base de datos MySQL y MS SQL.


  • EasyWeb incorporado admite la configuración mediante el navegador web, las funciones disponibles incluyen: configuración del sistema, configuración de parámetros de comunicación PLC, registro de datos y gestión de registro de eventos.


  • El diseño en forma de caja y el montaje en carril DIN de 35 mm hace que el modelo se ajuste fácilmente en diversas aplicaciones.


  • Equipado con 2 puertos serie (COM) y 1 puerto Ethernet, el cMT-G03 puede funcionar como un puente serie entre el equipo existente y un dispositivo de capa superior, simplemente conectando COM1: IN del cMT-G03 con el dispositivo de capa superior (SCADA) y su COM2: OUT con el PLC de los equipos existentes.


El camino más facil al IIoT

 ModelocMT-G01cMT-G02cMT-G03cMT-G04
PantallaPantallaNo aplicableNo aplicableNo aplicableNo aplicable
ResoluciónNo aplicableNo aplicableNo aplicableNo aplicable
Brillo (cd/m2)No aplicableNo aplicableNo aplicableNo aplicable
Contraste
No aplicableNo aplicableNo aplicableNo aplicable
Tipo retro iluminaciónNo aplicableNo aplicableNo aplicableNo aplicable
Vida útilNo aplicableNo aplicableNo aplicableNo aplicable
ColoresNo aplicableNo aplicableNo aplicableNo aplicable
Panel táctilTipoNo aplicableNo aplicableNo aplicableNo aplicable
PrecisiónNo aplicableNo aplicableNo aplicableNo aplicable
Memoria (ROM / RAM)Flash256 MB256 MB256 MB256 GB
Memoria RAM256 MB256 MB256 GB256 GB
ProcesadorTipoCPU RISC Cortex A8 32 bit a 600 MhzCPU RISC Cortex A8 32 bit a 600 MhzCPU RISC Cortex A8 32 bit a 528 MHzCPU RISC Cortex A8 32 bit a 528 MHz
Puertos E/SRanura SDNo aplicableNo aplicableNo aplicableNo aplicable
USB HostNo aplicableNo aplicableNo aplicableNo aplicable
USB ClienteNDNDNDND
Ethernet1 x 10/100/1000 Base-T
1 x 10/100 Base-T		2 x 10/100/1000 Base-T1 x 10/100/1000 Base-T2 x 10/100/1000 Base-T
WiFiNDIEEE 802.11 b/g/n
802.11b: max 15,88 dBM
802.11g: max 11,92 dBM
802.11n: max 11,28 dBM		NDND
Puertos COMCOM1: RS232 2H
COM2: RS485 2H/4H
COM3: RS485 2H
COM1: RS232 2H
COM2: RS485 2H/4H
COM3: RS485 2H
COM1: RS232 2H, RS485 2H/4H
COM2: RS232 2H, RS485 2H/4H		ND
Aislamiento doble RS485NDNDNDND
Salida AudioNDNDNDND
Entrada VideoNDNDNDND
RTC Incorporado(Reloj Tiempo Real)SISISiSI
AlimentaciónEntrada24+- 20% VDC10,5 a 28 VDC10,5 a 28 VDC10,5 a 28 VDC
AislamientoIncorporadoIncorporadoIncorporadoIncorporado
Consumo230 mA a 24V230 mA a 12V
115 mA a 24V		300 mA a 12V
150 mA a 24V		270 mA a 12V
150 mA a 24V
Resistencia tensión500VAC (1 min)500VAC (1 min)500VAC (1 min)500VAC (1 min)
Resistencia aislamientoExcede 50 MOhms a 500VDCExcede 50 MOhms a 500VDCExcede 50 MOhms a 500VDCExcede 50 MOhms a 500VDC
Resistencia vibración10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)10 a 25Hz (dirección X,Y,Z 2G 30 minutos)
Especificaciones
físicas		Placa base
tropicalizada		SISISISI
Material CarcasaPlásticoPlásticoPlásticoPlástico
Dimensiones109 x 81 x 27 mm109 x 81 x 27 mm109 x 81 x 27 mm109 x 81 x 27 mm
Dimensiones montajeNo aplicableNo aplicableNo aplicableNo aplicable
Peso Aprox. (Kg)0,140,140,140,14
MontajeSobre carril DIN 35 mmSobre carril DIN 35 mmSobre carril DIN 35 mmSobre carril DIN 35 mm
Condiciones medioambientalesProtecciónIP20IP20IP20IP20
Temp. Almacén-20º a 60ºC (4º a 140ºF)-20º a 70ºC (4º a 140ºF)-20º a 60ºC (-4º a 140ºF)-20º a 60ºC (-4º a 140ºF)
Temp. Trabajo0º a 50ºC (32º a 122ºF)0º a 50ºC (32º a 122ºF)0º a 50ºC (32º a 122ºF)0º a 50ºC (32º a 122ºF)
Humedad relativa10%-90% (sin condensación)10%-90% (sin condensación)10%-90% (sin condensación)10%-90% (sin condensación)
SoftwareEasyBuilder Pro
EasyAccess (opcional)		EasyBuilder Pro
EasyAccess (opcional)		EasyBuilder Pro
EasyAccess (opcional)		EasyBuilder Pro
EasyAccess (opcional)
CertificadosCE
UL		Marcado CE
Listado cULus		Marcado CE
Listado cULus		Marcado CE
Listado cULus		Marcado CE
Listado cULus
